Programma per la conversione dei file in formato ISO (Gerber) per macchine da taglio, verso il formato DXF ASTM. E' possibile specificare il nome del modello e dei pezzi e le quantità ad esse associate.
Tutti i programmi ed i relativi manuali, sono in lingua italiana. Scritti e testati per:
Microsoft Windows 2000 – XP – VISTA – Windows 7 - Windows 8/8.1 - Windows 10
Pro2ISOtoDXF
(Importazione di piazzamenti in formato ISO (.gbr/.iso) ed esportazione in DXF ASTM del modello
Selezione Manuale dei pezzi
Importa ISO/Esporta DXF
Scheda tecnica dei pezzi
Pro2 ISO to DXF

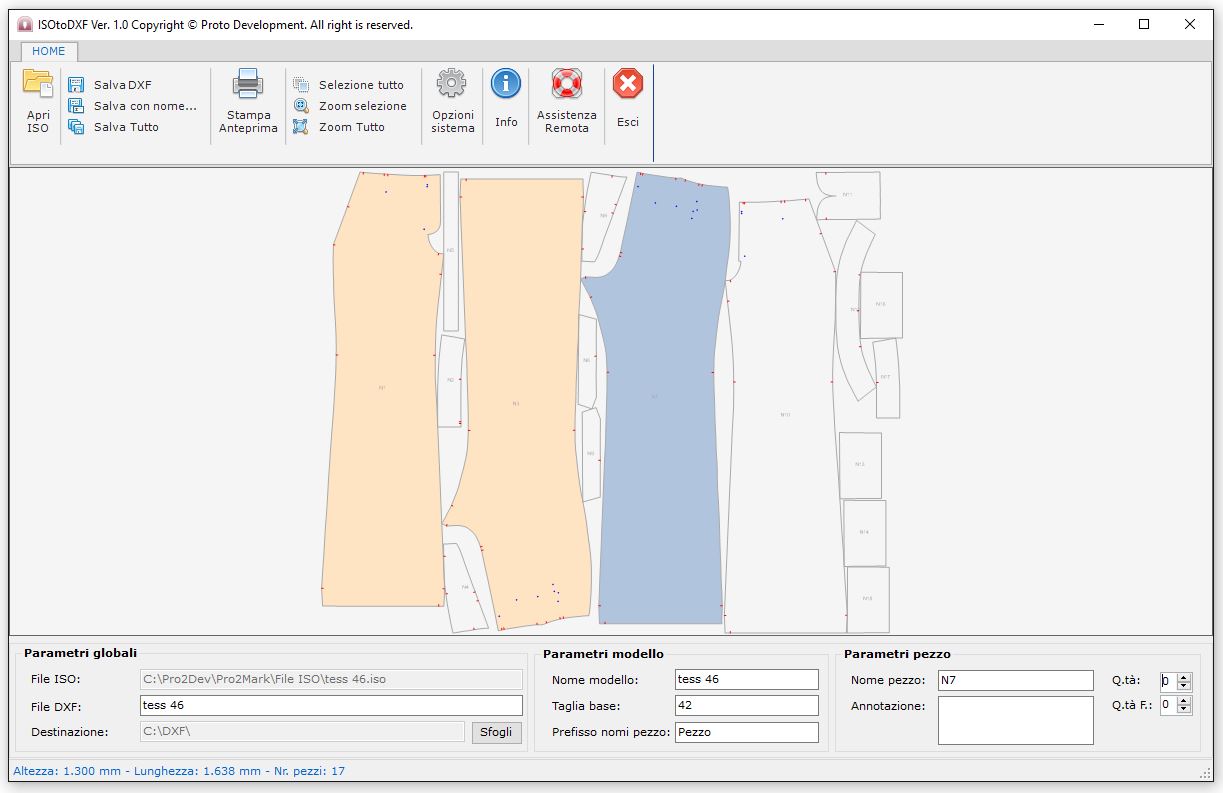

Rilevazione del modello in modo semplice e sicuro da un file (ISO) per il taglio automatico del tessuto. In ogni caso in cui si disponga solamente di un file di taglio ISO e si voglia ottenere il modello per eseguire modifiche, trasformazioni e/o rifare il piazzamento, il programma Pro2 ISOtoDXF evita la stampa e la digitalizzazione, rilevando il modello con un semplice click.
Tutti i pezzi contenuti in un file ISO possono essere trasformati in un file DXF standard ASTM D6673, utilizzabile con qualsiasi sistema CAD (Confelettronica, Lectra, Investronica, Lectra, FK, Optitex, Tukatech, etc.)
Aprire un File ISO
Selezione i pezzi da convertire in DXF
Aggiungere il Nome, Descrizione, Annotazione e Quantità
Esportare il File in formato DXF ASTM
Invia una mail a support@pro2dev.it con un file ISO i nostri tecnici ti mostreranno come è semplice ed intuitivo effettuare la conversione.
Tutti i pezzi contenuti in un file ISO (piazzamento per il taglio automatico del tessuto) possono essere trasformati in un modello in file DXF standard ASTM D6673, utilizzabile con qualsiasi sistema CAD (Confelettronica, Lectra, Investronica, Gerber, FK, Optitex, Tukatech, etc.)
E’ sufficiente selezionare ii file ISO da aprire per visualizzare il piazzamento con tutti i pezzi del modello, quindi importare tutto, oppure selezionare le sole parti desiderate (ad esempio solo uno di due pezzi simmetrici)
E’ possibile nominare automaticamente i pezzi con un numero progressivo di riconoscimento, oppure assegnare ad ognuno alcune informazioni quali: il nome (es: davanti, dietro, manica etc.); il commento (es: tessuro, fodera, etc.); la quantità (es: 1 sinistro + 1 destro); la taglia (es: 42, M, 3, etc.)
Drittofilo creato automaticamente rispettando la posizione di ogni pezzo nel piazzato modificabile a giudizio dell’operatore dopo l’importazione del modello nel proprio programma CAD. Tacche e fori riconosciuti automaticamente. Zoom per visualizzazione di tutti i dettagli. Pezzi selezionati per l’esportazione evidenziati nell’anteprima con un colore diverso.
Documentazione
Manuali, tutorial e guide ufficiali riferite alla ultima versione del programma
Per garantire il corretto funzionamento del programma sono richieste le seguenti caratteristiche dell’hardware:
Requisiti Minimi
Personal computer con processore Intel® Pentium® III o Celeron® o Centrino® o AMD® Athlon® o superiori
1 Gb di spazio libero si disco
Scheda video VGA con risoluzione di almeno 1024x768
Monitor 17 pollici
Memoria RAM: 1 Gb
Sistema operativo Microsoft® Windows® 2000/XP/7/8/7.1/10
Architettura: 32/64 bit
Mouse o dispositivo di puntamento similare
Porta USB 2.0
Requisiti Consigliati
Personal computer con processore Intel® Pentium® III o Celeron® o Centrino® o AMD® Athlon® o superiori
4 Gb di spazio libero si disco
Scheda video VGA con risoluzione di almeno 1366x768
Monitor 22 pollici
Memoria RAM: 3 Gb (x32) / 6 Gb (x64)
Sistema operativo Microsoft® Windows® 10 Professional
